오늘 포스팅할 주제는 프로세서의 상태 제어에 대한 내용을 정리해 볼 예정이다.
제어할 수 있는 프로세서의 상태 제어는 "C-state"와 "P-state"로 구분할 수 있다. 각각의 상태 제어는 서로 다른 부분에서 CPU(*프로세서)의 상태를 제어하는데, 쉽게 구분하자면 C-state는 주로 코어가 여러 단계의 유휴 상태로 전환되게 하여 전력 소비를 줄이는 방식의 상태 제어 이며, P-state는 주로 CPU의 성능 (*주파수)를 직접 제어 하는 방식이다.
모든 프로세서가 두 상태 제어 모드를 지원하는 것은 아니며, 주로 x86 아키텍처로 빌드된 프로세서(*intel, AMD 사)에서는 두 상태 제어 모드를 대부분 지원하고 있다.
다시 오늘의 포스팅 주제로 돌아와 위에서 설명한 C-state, P-state에 대한 개념을 정리해보고 실제 인텔의 "하스웰 E5-2666 v3" 프로세서를 기반으로 호스팅 되고 있는 EC2 유형 "c4.8xlarge"를 통해 C-state, P-state를 활성화하고 사용하는 방법에 대하여 확인해 볼 것이다.
C-state
CPU가 유휴 상태일 때 에너지를 절약하기 위해 CPU에 저전력 모드로 들어가도록 명령할 수 있습니다. 각 CPU에는 여러 가지 전력 모드가 있으며 이를 통틀어 "C-상태" 또는 "C-모드"라고 합니다.

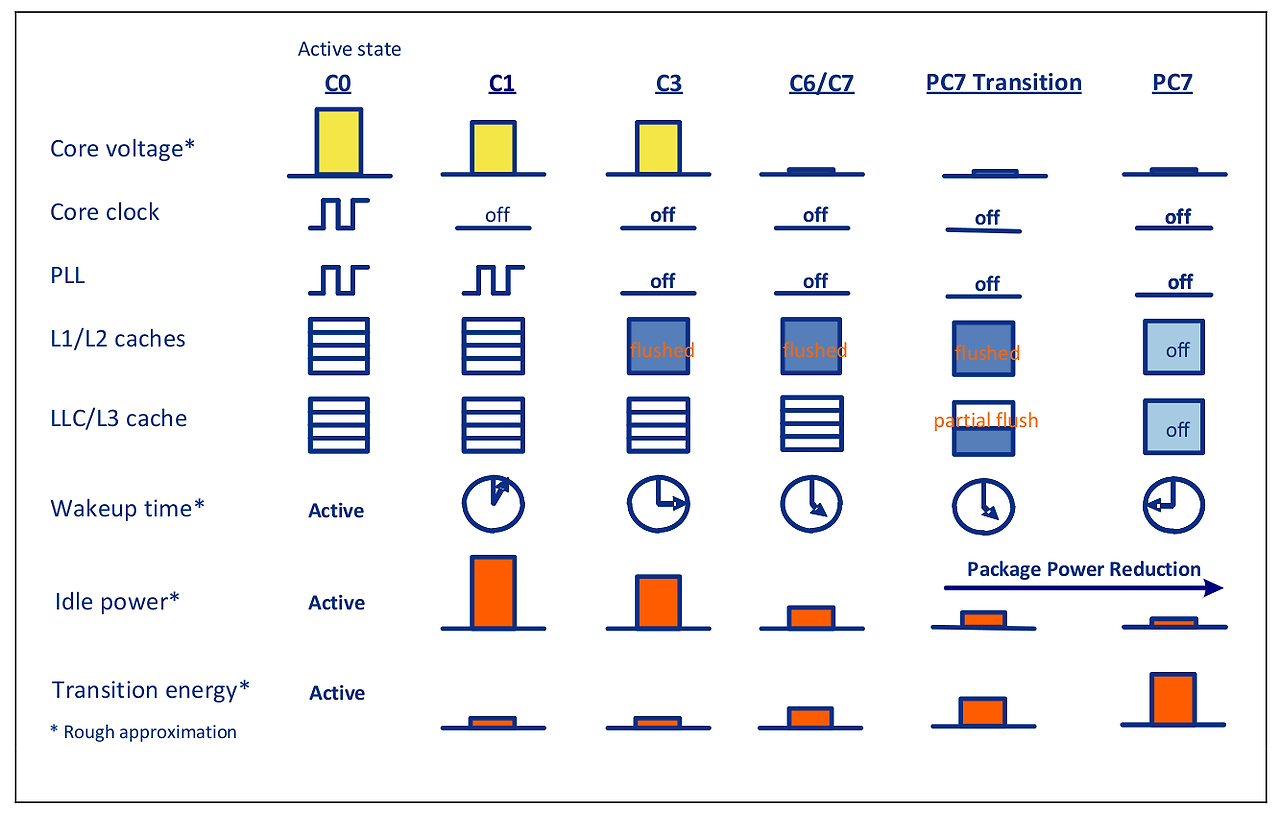

C-state는 위의 설명과 같이 CPU가 가지고 있는 여러가지 전력 모드이다. CPU에 여러개의 코어가 존재하는 경우 모든 코어가 유휴 상태에서 깨어나 있을 필요가 없을 수 있기 때문에 유휴 상태로 전환되는 코어들은 상황에 따라 특정 C-state 모드로 전환될 수 있다. 더 깊은 유휴 상태로 빠질 수록 해당 코어가 다시 100%의 성능으로 전환되기 위해서는 더 많은 시간(*지연)이 발생하게 된다. 아래의 그림을 참고하면 C-state의 메커니즘을 이해하는데 도움이 될 수 있다.
Typical C-states
C0 – Active Mode: Code is executed, in this state the P-States (see above) are also relevant.
C1 – Auto Halt
C1E – Auto halt, low frequency, low voltage
C2 – Temporary state before C3. Memory path open
C3 – L1/L2 caches flush, clocks off
C6 – Save core states before shutdown and PLL off
C7 – C6 + LLC may be flushed
C8 – C7 + LLC must be flushed

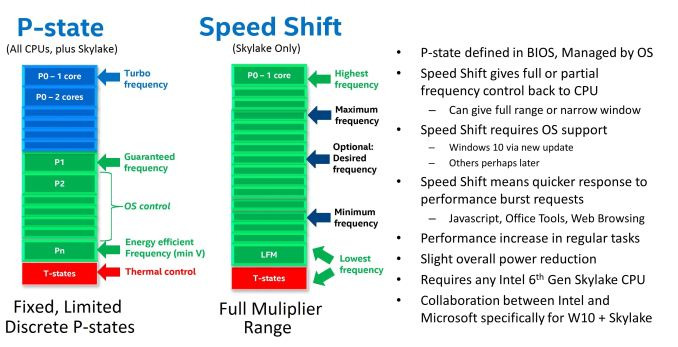

P-state
P-상태를 사용하면 프로세서 주파수의 가변성을 줄일 수 있습니다. P-상태는 코어에서 원하는 성능(CPU 주파수)을 제어합니다.
P-state 는 CPU 사용률에 따라 CPU 코어의 물리적 주파수를 조정하여 적은 전압으로 또는 많은 전압으로 CPU가 동작할 수 있도록 조정할 수 있다. 모든 워크로드가 CPU가 제공하는 최대 전압 (*터보부스트 주파수)에서 가장 빠르게 처리되는 것이 아닌 더 낮은 전압에서도 CPU가 충분한 성능으로 워크로드를 처리할 수 있으며, 이러한 상황에서 P-state를 사용하게 된다.
Linux 에서 프로세서 상태 제어
간략하게 C-state 그리고 P-state의 개념을 정리하였으니 실제 Linux 에서 프로세서의 상태 제어를 조정하는 법 그리고 상태 별 부하 테스트에 대한 결과 비교를 정리할 예정이다.
우선 테스트 하기 위해 두 상태 제어 모두를 지원하는 프로세서에서 호스팅 되는 가상 서버가 필요하다. 나는 AWS사의 EC2 에서 "m4.16xlarge" 유형을 선택하여 테스트를 진행하였다. 모든 인스턴스 유형이 두 상태 제어를 지원하는 것이 아니기 때문에 아래의 AWS 공식 문서를 확인해볼 것을 권장한다,
Amazon EC2 Linux 인스턴스에 대한 프로세서 상태 제어
(1). m4.16xlarge의 프로세서 확인
아래의 명령어를 확인하여 해당 인스턴스의 프로세서 정보를 조회한다.
프로세서 정보를 통해 Thread(s) per core / Core(s) per socket 및 최소,최대 주파수를 확인할 수 있다.
# lscpu
Architecture: x86_64
CPU op-mode(s): 32-bit, 64-bit
Address sizes: 46 bits physical, 48 bits virtual
Byte Order: Little Endian
CPU(s): 36
On-line CPU(s) list: 0-35
Vendor ID: GenuineIntel
BIOS Vendor ID: Intel
Model name: Intel(R) Xeon(R) CPU E5-2666 v3 @ 2.90GHz
CPU family: 6
Model: 63
Thread(s) per core: 2
Core(s) per socket: 9
Socket(s): 2
Stepping: 2
CPU max MHz: 3500.0000
CPU min MHz: 1200.0000
...
...
...
(2). 지원하는 C-state 확인
아래의 명령어를 통해 현재 프로세서에서 지원하고 있는 C-state 종류 및 각 종류별 latency를 확인할 수 있다.
# cpupower idle-info
CPUidle driver: intel_idle
CPUidle governor: menu
analyzing CPU 0:
Number of idle states: 5
Available idle states: POLL C1 C1E C3 C6
POLL:
Flags/Description: CPUIDLE CORE POLL IDLE
Latency: 0
Usage: 478
Duration: 7748
C1:
Flags/Description: MWAIT 0x00
Latency: 2
Usage: 656
Duration: 83073
C1E:
Flags/Description: MWAIT 0x01
Latency: 10
Usage: 2981
Duration: 494452
C3:
Flags/Description: MWAIT 0x10
Latency: 33
Usage: 6730
Duration: 2975511
C6:
Flags/Description: MWAIT 0x20
Latency: 133
Usage: 91646
Duration: 182905918
(3). 테스트 1 (C-state 비활성화 전)
아래 테스트를 통해 확인시 가장 낮은 c1 state에 위치했던 vCPU 21, 28이 가장 높은 주파수 (*Turbo Boost)로 동작한 것을 확인 가능하다.
$ sudo turbostat stress -c 2 -t 10
stress: info: [30680] dispatching hogs: 2 cpu, 0 io, 0 vm, 0 hdd
stress: info: [30680] successful run completed in 10s
pk cor CPU %c0 GHz TSC SMI %c1 %c3 %c6 %c7 %pc2 %pc3 %pc6 %pc7 Pkg_W RAM_W PKG_% RAM_%
5.54 3.44 2.90 0 9.18 0.00 85.28 0.00 0.00 0.00 0.00 0.00 94.04 32.70 54.18 0.00
0 0 0 0.12 3.26 2.90 0 3.61 0.00 96.27 0.00 0.00 0.00 0.00 0.00 48.12 18.88 26.02 0.00
0 0 18 0.12 3.26 2.90 0 3.61
0 1 1 0.12 3.26 2.90 0 4.11 0.00 95.77 0.00
0 1 19 0.13 3.27 2.90 0 4.11
0 2 2 0.13 3.28 2.90 0 4.45 0.00 95.42 0.00
0 2 20 0.11 3.27 2.90 0 4.47
0 3 3 0.05 3.42 2.90 0 99.91 0.00 0.05 0.00
0 3 21 97.84 3.45 2.90 0 2.11
...
1 1 10 0.06 3.33 2.90 0 99.88 0.01 0.06 0.00
1 1 28 97.61 3.44 2.90 0 2.32
...
10.002556 sec
반면, 모든 CPU 코어가 부하 테스트에 동작에 사용되도록 c4.8xlarge가 제공하는 32 vCPU에 맞추어 옵션을 설정 후 테스트해보면 아래와 같이 모든 코어에서 균등한 주파수로 동작함을 알 수 있다. 이는 모든 코어가 Max 주파수로 동작할 수 있는 여분의 Headroom이 없기 때문에 발생한 현상이며, 모든 코어가 Max는 아니지만 프로세서가 지원하는 기본 주파수 2.9Ghz 이상으로 Turboboost 성능을 균등하게 내고 있다.
즉 프로세서의 코어에 대해 C-state를 활성화 하면 특정 프로세스의 요청에 응답하는 코어가 Max 주파수로 동작 가능할 수 있는 Headroom이 충분하기 때문에 몇몇의 작업에서는 더 빠른 동작 속도로 작업을 처리할 수 있다. 다만 특정 코어에 위치한 vCPU에 대해 요청이 존재하는 경우 C-state 모드에 따라 동작 속도에 큰 차이가 발생할 수 있다.
$ sudo turbostat stress -c 36 -t 10
stress: info: [30685] dispatching hogs: 36 cpu, 0 io, 0 vm, 0 hdd
stress: info: [30685] successful run completed in 10s
pk cor CPU %c0 GHz TSC SMI %c1 %c3 %c6 %c7 %pc2 %pc3 %pc6 %pc7 Pkg_W RAM_W PKG_% RAM_%
99.27 3.20 2.90 0 0.26 0.00 0.47 0.00 0.00 0.00 0.00 0.00 228.59 31.33 199.26 0.00
0 0 0 99.08 3.20 2.90 0 0.27 0.01 0.64 0.00 0.00 0.00 0.00 0.00 114.69 18.55 99.32 0.00
0 0 18 98.74 3.20 2.90 0 0.62
0 1 1 99.14 3.20 2.90 0 0.09 0.00 0.76 0.00
0 1 19 98.75 3.20 2.90 0 0.49
0 2 2 99.07 3.20 2.90 0 0.10 0.02 0.81 0.00
0 2 20 98.73 3.20 2.90 0 0.44
0 3 3 99.02 3.20 2.90 0 0.24 0.00 0.74 0.00
0 3 21 99.13 3.20 2.90 0 0.13
0 4 4 99.26 3.20 2.90 0 0.09 0.00 0.65 0.00
0 4 22 98.68 3.20 2.90 0 0.67
0 5 5 99.19 3.20 2.90 0 0.08 0.00 0.73 0.00
0 5 23 98.58 3.20 2.90 0 0.69
0 6 6 99.01 3.20 2.90 0 0.11 0.00 0.89 0.00
0 6 24 98.72 3.20 2.90 0 0.39
...
(4). C-state 비 활성화
만약 일관된 성능을 위해 C-state를 비 활성화를 하고 싶은 경우 아래의 방법을 통해 가능하다.
1. 텍스트 편집기(vim)로 /etc/default/grub 파일을 엽니다.
[ec2-user ~]$ sudo vim /etc/default/grub
2. GRUB_CMDLINE_LINUX_DEFAULT 행을 편집하여 intel_idle.max_cstate=1 및 processor.max_cstate=1 옵션을 추가합니다. 이렇게 하면 idle 코어의 가장 깊은 C-state로 C1이 설정됩니다.
GRUB_CMDLINE_LINUX_DEFAULT="console=tty0 console=ttyS0,115200n8 net.ifnames=0 biosdevname=0 nvme_core.io_timeout=4294967295 intel_idle.max_cstate=1 processor.max_cstate=1"
GRUB_TIMEOUT=0
3. 파일을 저장하고 편집기를 종료합니다.
4. 부팅 구성을 다시 빌드합니다.
[ec2-user ~]$ sudo grub2-mkconfig -o /boot/grub2/grub.cfg
5. 인스턴스를 재부팅하여 새로운 커널 옵션을 활성화합니다.
[ec2-user ~]$ sudo reboot
(5). 테스트 2 (C-state 비활성화 후)
C-state를 비활성화 후 이전과 동일한 명령어로 테스트를 진행해보면 최대 주파수가 3.2GHz 로 고정되고 있는 것을 확인 가능하다. 이는 C-state 모드를 비활성화 하여 코어별 유휴 상태를 이용한 Headroom이 존재하지 않기 때문에 특정 코어에 부하가 집중되고 있음에도 프로세서가 지원하는 최대 주파수인 3.5Ghz를 전부 사용하지 않고 있는 것이다.
$ sudo turbostat stress -c 2 -t 10
stress: info: [5322] dispatching hogs: 2 cpu, 0 io, 0 vm, 0 hdd
stress: info: [5322] successful run completed in 10s
pk cor CPU %c0 GHz TSC SMI %c1 %c3 %c6 %c7 %pc2 %pc3 %pc6 %pc7 Pkg_W RAM_W PKG_% RAM_%
5.56 3.20 2.90 0 94.44 0.00 0.00 0.00 0.00 0.00 0.00 0.00 131.90 31.11 199.47 0.00
0 0 0 0.03 2.08 2.90 0 99.97 0.00 0.00 0.00 0.00 0.00 0.00 0.00 67.23 17.11 99.76 0.00
0 0 18 0.01 1.93 2.90 0 99.99
0 1 1 0.02 1.96 2.90 0 99.98 0.00 0.00 0.00
0 1 19 99.70 3.20 2.90 0 0.30
...
1 1 10 0.02 1.97 2.90 0 99.98 0.00 0.00 0.00
1 1 28 99.67 3.20 2.90 0 0.33
1 2 11 0.04 2.63 2.90 0 99.96 0.00 0.00 0.00
1 2 29 0.02 2.11 2.90 0 99.98
(6). P-state 설정
만약 프로세서가 제공하고 있는 모든 코어에 대한 Workload의 작업량이 어느정도 일정한 경우 코어 별 C-state 설정 또는 P-state를 통한 turboboost 동작보다 일관된 동작속도로 꾸준하게 작업을 처리하는 것이 더 나을 수 있다.
따라서 이러한 경우 C-state 및 P-state를 비활성화 하여 이러한 워크로드에 맞게 프로세서의 상태를 조절할 수 있다.
C-state의 비활성화 방법은 위에서 설명하였음으로, 아래에 P-state를 비활성화 하는 방법만 정리하였다.
1. P-state 를 이용하여 Turboboost 비활성화
sudo sh -c "echo 1 > /sys/devices/system/cpu/intel_pstate/no_turbo"
2. Turboboost 활성화
sudo sh -c "echo 0 > /sys/devices/system/cpu/intel_pstate/no_turbo"
3. Turboboost 비활성화 후 테스트
프로세서의 모든 vCPU가 제공되는 기본 동작 속도로 작동하고 있음을 확인 가능하다.
sudo turbostat stress -c 2 -t 10
stress: info: [5389] dispatching hogs: 2 cpu, 0 io, 0 vm, 0 hdd
stress: info: [5389] successful run completed in 10s
pk cor CPU %c0 GHz TSC SMI %c1 %c3 %c6 %c7 %pc2 %pc3 %pc6 %pc7 Pkg_W RAM_W PKG_% RAM_%
5.59 2.90 2.90 0 94.41 0.00 0.00 0.00 0.00 0.00 0.00 0.00 128.48 33.54 200.00 0.00
0 0 0 0.04 2.90 2.90 0 99.96 0.00 0.00 0.00 0.00 0.00 0.00 0.00 65.33 19.02 100.00 0.00
0 0 18 0.04 2.90 2.90 0 99.96
0 1 1 0.05 2.90 2.90 0 99.95 0.00 0.00 0.00
0 1 19 0.04 2.90 2.90 0 99.96
0 2 2 0.04 2.90 2.90 0 99.96 0.00 0.00 0.00
0 2 20 0.04 2.90 2.90 0 99.96
0 3 3 0.05 2.90 2.90 0 99.95 0.00 0.00 0.00
0 3 21 99.95 2.90 2.90 0 0.05
...
1 1 28 99.92 2.90 2.90 0 0.08
1 2 11 0.06 2.90 2.90 0 99.94 0.00 0.00 0.00
1 2 29 0.05 2.90 2.90 0 99.95
