오늘 포스팅할 글의 주제는 "Linux Network Management"와 관련된 글이다.
최근 들어 서비스의 환경이 복잡해지며, OS의 네트워크 환경을 이해하는 것이 더욱 더 중요해졌다.
따라서 해당 포스팅을 통해 Linux OS 시스템에서 네트워크 환경 / 흐름 / 제어에 관련된 내용을 정리하고 살펴보는 시간을 갖으려고 한다.
1. Structure and Checking from Layer 1 to Layer 7

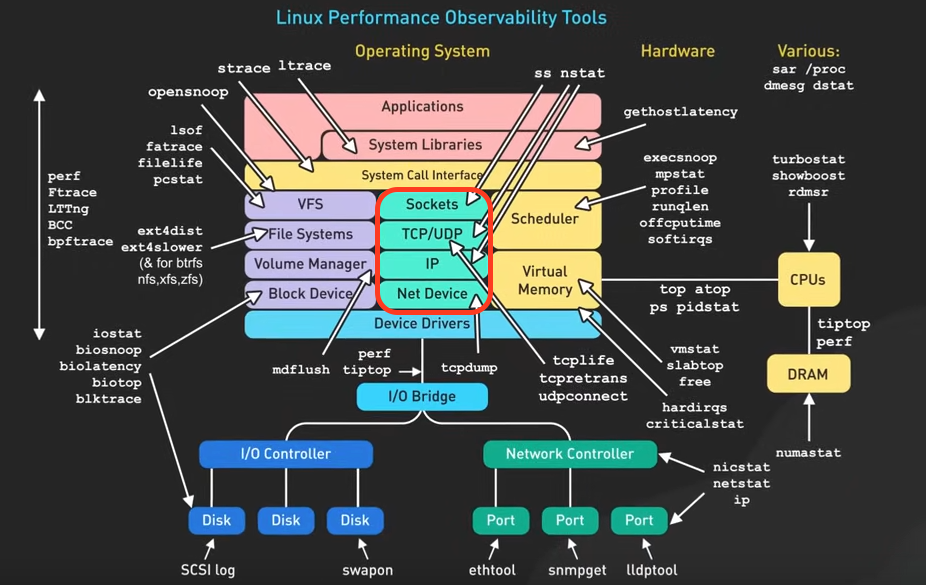

위 그림은 Linux OS에 대한 여러 요소에 대한 성능 측정 시 사용될 수 있는 Tool(*도구)를 정리한 것이다. 해당 포스팅에서는 빨간색으로 강조한 부분인 "Net Device", "IP", "TPC/UDP", "Sockets" 등과 관련된 부분에 대하여 다룰 예정이다.
2. Network Management, Monitoring and Call Flow
1. Network Management - Information
해당 부분에서는 기본적으로 Linux OS 에서 네트워크 인터페이스 카드에 대한 설정 및 정보를 확인하는 방법을 알아본다. 이를 통해 실제 OS 구성된 네트워크 인터페이스 정보 및 route table의 내용을 확인할 수 있다.
(1). Network Physical Layer / Network Device
> ip link show eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP>
mtu
9001
qdisc mq state
UP
mode DEFAULT group default qlen 1000
link/ether
02:ce:4b:72:77:
fd
brd ff:ff:ff:ff:ff:ff
(2). ARP
❯ ip neigh show
172.31.0.1 dev eth0 lladdr 02:64:39:bd:62:74
REACHABLE
172.31.0.2 dev eth0 lladdr 02:64:39:bd:62:74 REACHABLE
172.31.14.92 dev eth0 lladdr 02:8d:7c:7e:6e:d3 REACHABLE
172.31.5.6 dev eth0 lladdr 02:0f:bf:2b:d8:43 STALE
172.31.13.152 dev eth0 lladdr 02:63:40:3d:54:bf REACHABLE
(3). IP protocol address
❯ ip address show eth0
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 9001 qdisc mq state UP group default qlen 1000
link/ether 02:ce:4b:72:77:fd brd ff:ff:ff:ff:ff:ff
inet
172.31.13.141/20
brd 172.31.15.255 scope global dynamic eth0
valid_lft 2895sec preferred_lft 2895sec
inet6 fe80::ce:4bff:fe72:77fd/64 scope link
valid_lft forever preferred_lft forever
(4). IP routing table entry
❯ ip route show
default via 172.31.0.1 dev eth0
169.254.169.254 dev eth0
172.31.0.0/20 dev eth0 proto kernel scope link src 172.31.13.141
or
❯ netstat -rn
2. Network Management - IP Configuration & DHCP Transaction
해당 부분에서는 Linux OS에서 Network interface card의 설정 및 DHCP Transaction 과정에 대해 확인 한다.
DHCP Transaction 과정 확인을 네트워크 관련 문제 발생 시 DHCP 갱신 오류등 문제를 확인 후 진단할 수 있다.
(1). NIC configuration
❯ cat /etc/sysconfig/network-scripts/ifcfg-eth0
DEVICE=eth0
BOOTPROTO=
dhcp
ONBOOT=yes
TYPE=Ethernet
USERCTL=yes
PEERDNS=yes
DHCPV6C=yes
DHCPV6C_OPTIONS=-nw
PERSISTENT_DHCLIENT=yes
RES_OPTIONS="timeout:2 attempts:5"
DHCP_ARP_CHECK=no
(2). 2nd NIC
❯ sudo dhcpdump -i eth1
TIME: 2024-10-07 07:51:23.409
IP: 172.31.2.253 (02:d7:0b:8f:d4:5f) > 172.31.2.253 (02:64:39:bd:62:74)
OP: 1 (BOOTPREQUEST)
HTYPE: 1 (Ethernet)
HLEN: 6
HOPS: 0
XID: 455ce67f
SECS: 0
FLAGS: 0
CIADDR: 172.31.2.253 - IP 주소
YIADDR: 0.0.0.0
SIADDR: 0.0.0.0
GIADDR: 0.0.0.0
CHADDR: 02:d7:0b:8f:d4:5f:00:00:00:00:00:00:00:00:00:00
SNAME: .
FNAME: .
OPTION: 53 ( 1) DHCP message type 3 (DHCPREQUEST)
OPTION: 81 ( 3) Client FQDN 1-0-0
OPTION: 55 ( 13) Parameter Request List 1 (Subnet mask) - 클라이언트가 요청한 DHCP 옵션
28 (Broadcast address)
2 (Time offset)
121 (Classless Static Route)
15 (Domain name)
6 (DNS server)
12 (Hostname)
40 (NIS domain)
41 (NIS servers)
42 (NTP servers)
26 (Interface MTU size)
119 (Domain Search)
3 (Router)
--------------------------------------------------------------------------------
TIME: 2024-10-07 07:51:23.409
IP: 172.31.0.1 (02:64:39:bd:62:74) > 172.31.0.1 (02:d7:0b:8f:d4:5f)
OP: 2 (BOOTPREPLY)
HTYPE: 1 (Ethernet)
HLEN: 6
HOPS: 0
XID: 455ce67f
SECS: 0
FLAGS: 0
CIADDR: 0.0.0.0
YIADDR: 172.31.2.253 - DHCP 서버가 할당한 IP 주소
SIADDR: 0.0.0.0
GIADDR: 0.0.0.0
CHADDR: 02:d7:0b:8f:d4:5f:00:00:00:00:00:00:00:00:00:00
SNAME: .
FNAME: .
OPTION: 53 ( 1) DHCP message type 5 (DHCPACK) - DHCP 응답에 따른 옵션에 대한 값
OPTION: 54 ( 4) DHCP Server identifier 172.31.0.1
OPTION: 51 ( 4) IP address leasetime 3600 (60m)
OPTION: 1 ( 4) Subnet mask 255.255.240.0
OPTION: 28 ( 4) Broadcast address 172.31.15.255
OPTION: 15 ( 31) Domain name ap-northeast-2.compute.internal
OPTION: 6 ( 4) DNS server 172.31.0.2
OPTION: 12 ( 15) Hostname ip-172-31-2-253
OPTION: 26 ( 2) Interface MTU size 9001
OPTION: 3 ( 4) Router 172.31.0.1
--------------------------------------------------------------------------------
(3). DNS Server from DHCP lease
❯ nslookup
> server
Default server: 172.31.0.2
Address: 172.31.0.2#53
3. Network Management - MTU
해당 글에서는 AWS의 EC2 Instance에서의 MTU를 확인한다.

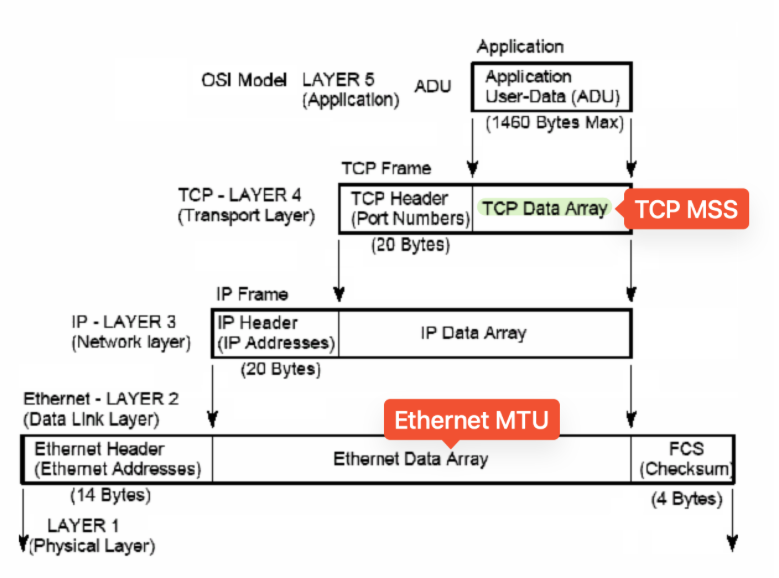

MTU (Maximum Transmission Unit)는 네트워크 인터페이스에서 한 번에 전송할 수 있는 최대 데이터 크기이다. 다시 말해, 네트워크 프레임의 최대 크기를 나타내며 네트워크 성능에 큰 부분을 차지 하기 때문에 최적의 MTU 크기를 구성하는것이 중요하다. 이를 위해서는 서비스가 위치한 호스트에서 MTU를 어느정도 까지 지원하는지 그리고 네트워크 구간에서 호환성이 보장되는지를 확인하는 과정이 필요하다.
(1). MTU check (in the same Subnet)
❯ tracepath 172.31.13.141
1?: [LOCALHOST] pmtu 9001
1: ip-172-31-13-141.ap-northeast-2.compute.internal 1.708ms reached
1: ip-172-31-13-141.ap-northeast-2.compute.internal 0.377ms reached
Resume : pmtu 9001 hops 1 back 1 <--- 확인
(2). MTU check (in the differen Regions)
❯ tracepath 35.165.74.115
1?: [LOCALHOST] pmtu 9001
1: ip-172-31-0-1.ap-northeast-2.compute.internal 0.111ms pmtu 1500
1: no reply
..
...
..
30: no reply
Too many hops: pmtu 1500
Resume : pmtu 1500 <--- 확인
(3). MTU check toward Internet
❯ tracepath google.com
1?: [LOCALHOST] pmtu 9001
1: ip-172-31-0-1.ap-northeast-2.compute.internal 0.171ms pmtu 1500
...
..
30: no reply
Too many hops: pmtu 1500
Resume: pmtu 1500 <--- 확인
참고 문헌 :
Amazon EC2 인스턴스의 MTU 설정 - https://docs.aws.amazon.com/ko_kr/AWSEC2/latest/UserGuide/ec2-instance-mtu.html
4. Performance & Monitoring - Using Iperf3
이 부분에서는 네트워크 처리량 벤치마크 툴인 Iperf3을 이용하여 임의로 Client 와 Server 간의 트래픽을 발생 후
해당 구간을 실제로 OS에서 확인하는 방법을 정리하였다.
Iperf3를 이용한 Client 와 Server 간의 테스트 구성은 이전에 설명한 포스팅 및 문서를 참고하여 준비한다.
아래 방법을 통해, 실제 서비스간의 네트워크 트래픽이 발생하였을 때 Socket 또는 Packet 단위에서 네트워크 통신을 분석할 수 있다.
(1). Socket / TCP / IP level view (* Iperf는 기본적으로 5201 포트를 사용한다.)
❯ sudo ss -tanp | grep 5201 | grep ESTAB
ESTAB 0 1566075 172.31.14.92:53818 172.31.13.141:5201 users:(("iperf3",pid=421181,fd=21))
ESTAB 0 1798749 172.31.14.92:53832 172.31.13.141:5201 users:(("iperf3",pid=421181,fd=23))
ESTAB 0 1691361 172.31.14.92:53768 172.31.13.141:5201 users:(("iperf3",pid=421181,fd=5))
ESTAB 0 0 172.31.14.92:53756 172.31.13.141:5201 users:(("iperf3",pid=421181,fd=4))
ESTAB 0 1619769 172.31.14.92:53792 172.31.13.141:5201 users:(("iperf3",pid=421181,fd=13))
(2). Packet Capture
❯ sudo tcpdump -i any -nn -N -c 10 -s 1500 -w test.pcap tcp port 5201
tcpdump: listening on any, link-type LINUX_SLL (Linux cooked), capture size 1500 bytes
10 packets captured
17 packets received by filter
0 packets dropped by kernel
(2-1). read PCAP file
❯ sudo tcpdump -e -nn -N -vvv -r test.pcap
reading from file test.pcap, link-type LINUX_SLL (Linux cooked)
04:04:30.350544 In 02:8d:7c:7e:6e:d3 ethertype IPv4 (0x0800), length 9017: (tos 0x0, ttl 127, id 8739, offset 0, flags [DF], proto TCP (6), length 9001)
(4). with PID
❯ sudo lsof -p 17513
COMMAND PID USER FD TYPE DEVICE SIZE/OFF NODE NAME
iperf3 17513 ec2-user cwd DIR 259,1 4096 12669 /etc/sysconfig/network-scripts
...
...
...
(5). with port number / refresh per 5 sec
❯ lsof -i :5201 -n -r 5
COMMAND PID USER FD TYPE DEVICE SIZE/OFF NODE NAME
iperf3 17096 ec2-user 3u IPv6 817999 0t0 TCP *:targus-getdata1 (LISTEN)
iperf3 17096 ec2-user 4u IPv6 818099 0t0 TCP 172.31.13.141:targus-getdata1->172.31.13.141:39626 (ESTABLISHED)
iperf3 17096 ec2-user 5u IPv6 819075 0t0 TCP 172.31.13.141:targus-getdata1->172.31.13.141:39638 (ESTABLISHED)
5. IPTables (OS level firewall)
(1). pre-requisites - port scan / from Server
❯ sudo nmap localhost
Not shown: 995 closed ports
PORT STATE SERVICE
22/tcp open ssh
25/tcp open smtp
80/tcp open http
111/tcp open rpcbind
9000/tcp open cslistener
Nmap done: 1 IP address (1 host up) scanned in 0.12 seconds
=> Localhost의 포트 상태를 스캐닝한다. 테스트에 사용할 80번 포트 상태를 확인한다.
(2). IPTables
(2-1). iptables rule Backup
# save
❯ iptables-save > /etc/sysconfig/iptables
# restore
❯ sudo iptables-restore < /etc/sysconfig/iptables
## Logging
(3). drop & logging
iptables -A INPUT -p tcp --dport 80 --syn -j LOG --log-prefix 'IPTABLES_TEST_LOG'
# test traffic from Client
❯ curl -O http://al2/test.100MB
...
=> 테스트를 위해 80번 포트에 대한 네트워크 트래픽을 발생시킨다.
(4). check logging/logs via journalctl
❯ sudo journalctl -k -f
..
Oct 08 00:18:52 ip-172-31-13-141.ap-northeast-2.compute.internal kernel:
IPTABLES_TEST_LOGIN
=eth0 OUT= MAC=02:ce:4b:72:77:fd:02:64:39:bd:62:74:08:00 SRC=203.249.187.71 DST=172.31.13.141 LEN=64 TOS=0x00 PREC=0x00 TTL=44 ID=0 DF PROTO=TCP SPT=62589 DPT=80 WINDOW=65535 RES=0x00 SYN URGP=0
OPT
(020405B4010303060101080A731FF31A0000000004020000)
(5). Counter
(5-1). check counter
❯ sudo iptables -L -nv
Chain INPUT (policy ACCEPT 29588 packets, 1822K bytes)
pkts bytes target prot opt in out source destination
3
172 LOG tcp -- * * 0.0.0.0/0 0.0.0.0/0 tcp dpt:80 flags:0x17/0x02 LOG flags 0 level 4 prefix "IPTABLES_TEST_LOG"
(6-1). reset counter
sudo iptables --zero INPUT
❯ sudo iptables -L -nv
Chain INPUT (policy ACCEPT 28 packets, 1856 bytes)
pkts bytes target prot opt in out source destination
0
0 LOG tcp -- * * 0.0.0.0/0 0.0.0.0/0 tcp dpt:80 flags:0x17/0x02 LOG flags 0 level 4 prefix "IPTABLES_TEST_LOG"
(7). Advanced
-m geoip --src-cc KR -j ACCEPT # need to install extra module
-m connlimit --connlimit-above 10 # block after 10 conncurrent tcp session
-m limit --limit 100/m --limit-burst 5 # a little complicated
글을 마치며..
평소 네트워크 관련하여 문제가 발생하면 어떠한 구간 (*네트워크 홉) 또는 client와 server에서의 어떠한 방법으로 문제를 진단해야할 지 막막할 때가 있다. 그럴때 해당 포스팅에서 소개한 방법들을 상황에 따라 사용하여 진단해본다면 도움이 될 것이라 생각한다.
다만 해당 포스팅은 Linux OS에서의 네트워크와 관련된 전반적 부분에 대한 가이드를 담고 있기 때문에 특정 상황의 문제에 대한 명쾌한 답은 되지 않을 수 있다.
